ИЛ4020 5 Акис Стоне Ватер Јет

Прецизно сечење воденим млазом за камен, керамику, стакло, метал и друге материјале.

Преглед производа

ТхеКАИДА ИЛ{0}} Акис Стоне Ватер Јетје ЦНЦ абразивна машина за сечење воденим млазом дизајнирана за{0}}прецизну обраду камена и других материјала. Са радном површином од 4000 × 2000 мм и 5-осном резном главом, погодан је и за стандардно сечење и за сложеније апликације под углом.

Машина комбинује круту порталну структуру, серво{0}}контролисане Кс/И/З осе, нагињање А-осе и ротацију Ц-осе. А-оса може да се нагиње од 0 степени до 45 степени, док Ц-оса обезбеђује ротацију за 360 степени, омогућавајући машини да изврши сечење косом, косо сечење и друге операције са више-углова.

За компаније које се баве производњом камена, ИЛ4020 пружа флексибилно решење за обраду гранита, мермера, кварца, керамике, стакла, нерђајућег челика, алуминијума и других материјала.

Главне карактеристике

1. 5-ЦНЦ сечење по осовини

ИЛ4020 користи пето-осну ЦНЦ контролу за Кс, И, З, А и Ц померање. Глава за сечење са више-осова омогућава руковаоцима да заврше равне, укошене и угаоне резове без сталног премештања материјала.

• Опсег ротације -осе: 0–45 степени
• Опсег ротације Ц-осе: 0–360 степени
• Серво{0}}контролисане Кс, И и З осе
• Погодно за{0}}сечење камена са више углова

2. Велика радна површина 4000 × 2000 мм

Са ефективном површином сечења од4000 × 2000 мм, ИЛ4020 је погодан за велике камене плоче и архитектонске панеле. Двоструки-И погонски систем помаже у одржавању стабилног кретања портала током обраде.

3. Чврста портална структура

Машина има тешку-порталну структуру са ливеним компонентама и уздужним гредама од ливеног гвожђа-. Крута конструкција обезбеђује стабилан ослонац за резну главу и помаже у одржавању тачности позиционирања током рада.

• Структура машине типа портала{0}}
• Греда од ливене конструкције
• Уздужна греда{0}}од ливеног гвожђа
• Оквир машине за челичне цеви 80 × 80 мм
• Прецизна{0}}основа машина

4. Интегрисане функције мерења и вида

Резна глава је опремљена саласерско мерење висине, сонду-у реалном времену и визуелну камеру. Ове функције помажу оператерима да лакше лоцирају материјал и подесе положај сечења, посебно када обрађују плоче са постојећим шарама или неправилним карактеристикама.

5.-Систем воденог млаза високог притиска

ИЛ450 компресор високог{1}}притиска обезбеђује максимални притисак од450 МПаи континуирани радни притисак од330–380 МПа. Систем је дизајниран да обезбеди стабилно снабдевање водом високог{1}}притиска за абразивно сечење воденим млазом.

6. Флексибилна обрада материјала

ИЛ4020 се може користити за сечење широког спектра материјала, што га чини погодним за израду камена, архитектонске пројекте, унутрашњу декорацију и прилагођену обраду.

Обрада апликација

Водени млаз ИЛ4020 5 осе може да се користи за апликације као што су:

• Сечење гранитних плоча
• Резање мермера
• Обрада кварцног камена
• Изрези на кухињској плочи
• Отвори за судопер и плочу за кување

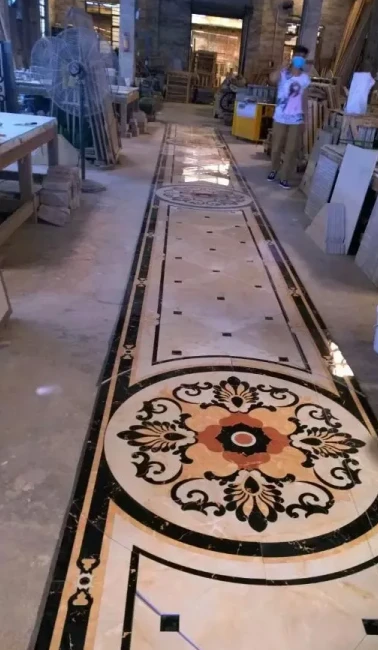

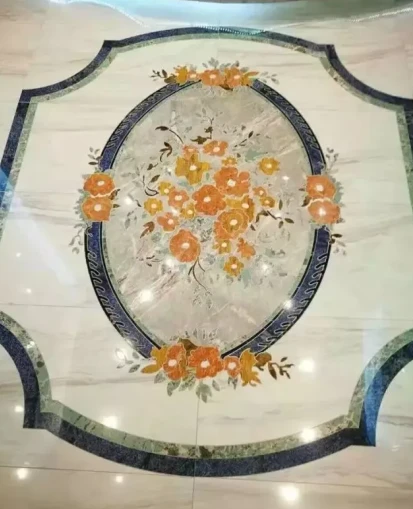

• Архитектонске камене плоче
• Резање укосо и косо
• Резање керамике и порцелана
• Резање стакла
• Сечење метала и алуминијума
• Прилагођени облици и компоненте камена

Технички подаци

Мацхине Тоол

Капацитет сечења према материјалу

Суперпуњач-Компресор високог притиска - ИЛ450

ЦНЦ и контролни систем

Структура машине и кључне компоненте

ИЛ4020 је дизајниран око круте механичке структуре и прецизних компоненти преноса. Кључне компоненте укључују тајванске ТБИ кугличне завртње и линеарне водилице, серво{2}}контролисане осе, хармонијску редукцију погона за А/Ц осе и КЕБЕЛ каблове и црева.

Основа машине користи прецизно{0}}обрађену плочу, док су уздужне греде направљене од ливеног гвожђа. Двоструки-И погон помаже у одржавању уравнотеженог кретања портала преко радне ширине од 4000 мм.

Делови за одржавање и хабање

Редовна провера и благовремена замена делова који се троше су важни за одржавање стабилних перформанси сечења воденим млазом. Радни век зависи од квалитета воде, квалитета абразива, радног притиска, услова резања и праксе одржавања.

Типични делови који се троше

За апликације за сечење камена препоручује се чиста филтрирана вода и одговарајући абразив за гранат како би се смањило хабање система високог{0}}притиска и главе за сечење.

Рутинско одржавање

• Дневно:Проверите ниво воде у резервоару за сечење, довод абразива и видљиво цурење воде око главе за сечење.
• Недељно:Очистите систем за таложење абразива и проверите да ли је цев за фокусирање истрошена.
• месечно:Прегледајте{0}}прикључке црева високог притиска, ниво хидрауличног уља и филтрацију на улазу воде.
• Сваких 800-1000 сати:Прегледајте или замените заптивке за воду високог{0}}притиска и проверите компоненте вентила високог{1}}притиска.

Напомене о безбедности и раду

• Користите чисту и филтрирану воду за систем високог{0}}притиска.
• За апликације за сечење камена користите одговарајући абразив за гранат.
• Уверите се да је плоча правилно подупрта пре сечења.
• Редовно проверавајте резну главу и цев за фокусирање.
• Придржавајте се препоручених параметара сечења према материјалу и дебљини.
• Увек потпуно испустите притисак из система пре сервисирања -кола високог притиска.

Важно:ИЛ450 систем високог{1}}притиска ради под изузетно високим притиском. Одржавање -кола високог притиска сме да се обавља само након што је систем потпуно без притиска и од стране одговарајуће обученог особља.

Зашто одабрати КАИДА ИЛ4020?

• 5-осно ЦНЦ сечење за вишеугловну обраду
• 4000 × 2000 мм велика радна површина
• Максимална дебљина сечења камена 150 мм
• 450 МПа максимални систем високог{1}}притиска
• Серво{0}}контролисане Кс, И, З, А и Ц осе
• Двоструки-И погон за стабилно кретање портала
• Ласерско мерење висине, сонда и визуелна камера
• Тајван ТБИ куглични вијци и линеарне водилице
• Сиеменс и Омрон електричне компоненте
• ПЛЦ{0}}надгледани сигурносни алармни систем
• Погодно за камен и многе друге материјале

Цене и комерцијални услови

Информације о произвођачу

ПРОВИНЦИЈА ФУЏИЈА КАИДА СТОНЕ МАЦХИНЕРИ ЦО., ЛТД.

Индустријска авенија 36, Хаилиан Пионеер Парк,
Град Схуитоу, град Нан'ан, провинција Фујиан, Кина

Контакт особа: Винди
Извршни директор међународне продаје

ВхатсАпп/ВеЦхат: +86 15960555832
Е-пошта: technic@kaida888.cn
Веб сајт: ввв.каидамацхинес.цом

Ако тражите а5-осни камени водени млазза гранит, мермер, кварц или друге материјале, контактирајте КАИДА за конфигурацију машине, техничке детаље и понуду.
